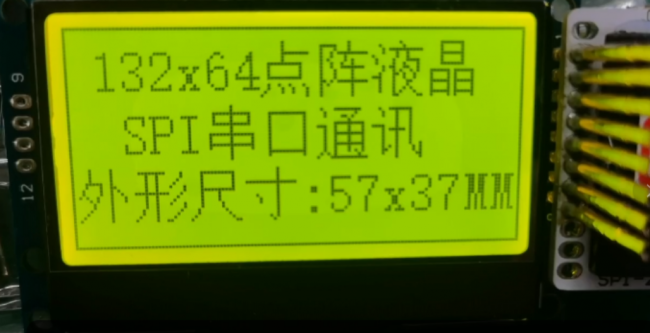

產品型號：T13264M7043
外形尺寸：57.0x37.0mm
視窗尺寸：54.6x28.6mm
工作電壓：3.3V
通訊接口：SPI串口
顯示模式：STN黃綠正顯
背光顏色：白色LED
工作電壓范圍廣：一般在 3.3V 至 5V 之間 能夠適應不同的電源環境。
特點
高分辨率：132 列 ×64 行的像素點陣，能夠提供較為清晰的圖像和文字顯示效果，可滿足多種顯示需求。
顯示模式多樣：常見的有透射式、反射式和透反式等，還可以選擇不同的偏光片來實現不同的顯示效果。
接口類型豐富：有 SPI、I2C、UART 等多種接口方式，方便與不同的控制器連接，實現數據傳輸和顯示控制。
硬件防護
安裝 ESD 保護二極管：針對 SPI 通信總線接口 ESD 靜電放電問題，可選用 ESD 靜電保護二極管，如 DW05D-B-S 或 DW05-4RVLC-E。DW05D-B-S 為分立式，工作電壓 5V、擊穿電壓 6V、峰值脈沖電流 20A、12V 低鉗位電壓、SOD-323 封裝，結電容 40pF，適用于傳輸信號速率要求不高的場合；DW05-4RVLC-E 為集成式多路，工作電壓 5V、擊穿電壓 6V、峰值脈沖電流 4A、12V 低鉗位電壓、SOT-23-6L 封裝，體積小，結電容 0.5pF，適用于通信速率要求更高的場合。
濾波電路設計：在液晶顯示驅動電路的正、負極與工作電源之間設置濾波電路，其兩個輸入端分別與工作電源的高、低端相接，兩個輸出端分別與液晶顯示驅動電路的電源輸入正、負接腳相接，利用濾波電路對靜電的阻斷作用，防止靜電對顯示驅動電路形成不良干擾。還可在工作電源的高、低端之間連接放電電阻，阻值一般為幾十千歐，主要起放電作用，進一步改善阻斷靜電的效果。
接地處理：確保模塊的金屬框架、工具（電批）、開關電源等都正確接地，將靜電引導到地面，減少靜電累積。也可將 COB 顯示模塊的鐵框連接到 VSS 上，但要注意防止外部干擾通過鐵框直接影響到 VSS 線，如可在模塊鐵框與系統整機的金屬面板之間使用絕緣隔離，增加絕緣墊的厚度來削減靜電。
屏蔽措施：用磁環或者錫紙、銅箔對傳輸線做屏蔽，改變傳輸線的走向以躲避干擾環境，也可在線路板設計時添加地面填充層、增加屏蔽層和地線等，提供對外部靜電干擾的屏蔽和排除。
軟件防護：在 MPU 調用液晶驅動子程序時，關閉中斷響應功能，防止系統運行產生的中斷修改液晶顯示模塊的控制信號狀態和要寫入的數據，導致設置錯誤而死機或顯示內容錯誤。還可通過讀取液晶顯示模塊 “狀態字” 作為初始化的判斷依據，當判斷為 “關顯示” 狀態時，認為模塊被干擾，調用初始化函數，重新啟動模塊并開顯示；若初始化后模塊仍處于 “關顯示” 狀態，則使用 RESET 信號強制復位初始化。
此外，在生產、安裝和維護過程中，操作人員應佩戴靜電防護設備，如靜電手套、靜電腕帶，避免使用易產生靜電的材料，如塑料袋、聚酯纖維等。同時，保持工作環境的恰當濕度和溫度，有助于減緩靜電積聚和放電。
應用領域
工業控制：用于各種工業自動化設備的控制面板，如 PLC 控制器、變頻器、溫控器等，顯示設備的運行狀態、參數設置等信息。
儀器儀表：在示波器、萬用表、流量計、壓力表等儀器儀表中，顯示測量數據、波形等信息。
消費電子：如 MP3 播放器、電子詞典、游戲機等，提供文字、圖像等顯示內容。
工作原理
液晶顯示模塊通過液晶分子在電場作用下的排列變化來控制光線的透過和阻擋，從而實現圖像和文字的顯示。在沒有施加電場時，液晶分子呈螺旋排列，光線可以穿透液晶層，此時像素點顯示為亮態；當施加電場時，液晶分子會垂直排列，光線被阻擋，像素點顯示為暗態。
